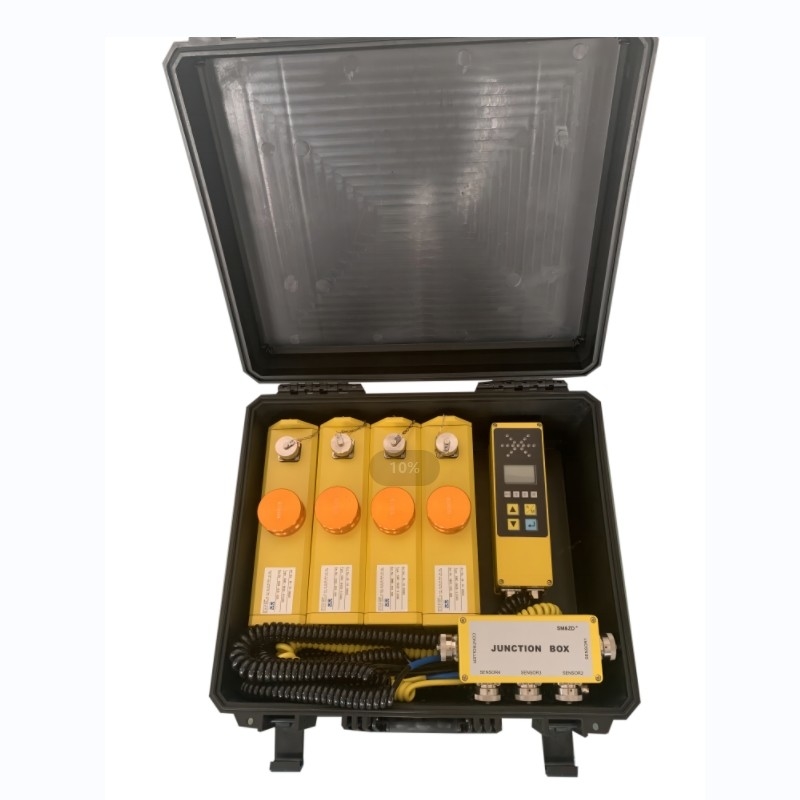

Il sistema di livellamento automatico ad ultrasuoni si basa su una tecnologia avanzata di microprocessing e adotta la tecnologia CAN-bus per garantire la massima sicurezza del sistema.È adatto a condizioni di lavoro particolari quali forti interferenze elettromagnetiche, alta temperatura, umidità elevata e polvere elevata sul cantiere, e il lavoro è più stabile. Il sistema di livellamento ad ultrasuoni è un importante strumento di supporto per la pavimentazione.ha gradualmente sostituito altri strumenti di livellamento tradizionali, fornendo una garanzia più forte per le macchine stradali per migliorare ulteriormente la qualità delle costruzioni.
caratteristiche
Caratteristiche delle prestazioni del sistema:
1L'interfaccia del sistema è dotata di funzioni di tolleranza ai guasti e di protezione contro il sovraccarico per evitare che lo strumento venga danneggiato da errori di interfaccia o da cortocircuiti di carico.
2Il software di sistema può essere aggiornato indefinitamente.
3Il sistema ha una funzione di indicazione dello stato di funzionamento e di autodiagnosi del guasto, e il guasto del sensore o del cavo è chiaro a colpo d'occhio.
4Quando il sistema fallisce, blocca automaticamente il cilindro.
Caratteristiche istituzionali:
1. supporto pieghevole
2. È conveniente regolare la posizione relativa al pavimentatore
3Il tubo quadrato in lega di alluminio ad alta resistenza a larga scala garantisce rigidità e leggerezza
4Amortizzatore unico
Caratteristiche del controller:
1Il controllore di fascio di bilanciamento 8448 adotta uno schermo LCD a colori di grandi dimensioni, un'indicazione di icona intuitiva e un'interfaccia di controllo uomo-macchina molto buona.
2. Disegno a pulsante tattile, comodo e rapido funzionamento.
3. Adotta la modalità di controllo digitale e forma una rete di controllo con sensori utilizzando il protocollo CAN-bus. È compatibile con vari sensori digitali CAN su pavimenti e fresatrici,come la pendenza longitudinale, pendenza trasversale, e sensori a cavo, e ha una forte scalabilità. .
4Lo schermo LCD visualizza i dati in tempo reale e tutte le interfacce di funzionamento sono in cinese o con indicazioni grafiche, rendendo più facile da padroneggiare e più conveniente da usare.
5Il sistema ha una propria funzione di autodiagnosi, e i difetti del sistema sono evidenti a colpo d'occhio sul display.
6È completamente intercambiabile con lo stesso tipo di prodotti di marca importati e può essere utilizzato per pavimentiere, fresatrici, graderi e altre attrezzature.
Principio
Il principio del fascio di bilanciamento: il sensore misura la superficie stradale in più punti e la invia al controller tramite trasmissione CAN-bus, and the controller further calculates the measured data (combining the data measured by the three sensors with the ambient temperature function for comprehensive processing to obtain a Deviation value), segnale elettrico di uscita per il controllo della bombola di livellamento, in modo da raggiungere lo scopo di controllare automaticamente l'azione della bombola di livellamento.
Introduzione in più punti:
Parametri tecnici:
Tensione di funzionamento: 10V~30V ((DC)
Tipo di comunicazione: CANbus
Corrente di uscita del regolatore: 5A (con funzione di protezione da sovraccarico)
Variazioni di tensione ammissibili: +/-10%
Modalità di uscita: uscita dell'interruttore: PNP/NPN, corrente massima 3A
Flusso proporzionale: PNP, corrente massima 2,5A
Protocollo di interfaccia CAN: ISO 11898-24V, 125 kBit/sec
Frequenza di uscita: 2HZ
Intervallo di misurazione ad ultrasuoni: 20cm~100cm
Risoluzione: 0,2 mm
Frequenza della sonda ad ultrasuoni: 120KHZ
Intervallo di temperatura di lavoro: -20°C~+85°C
Classe di protezione: IP67
