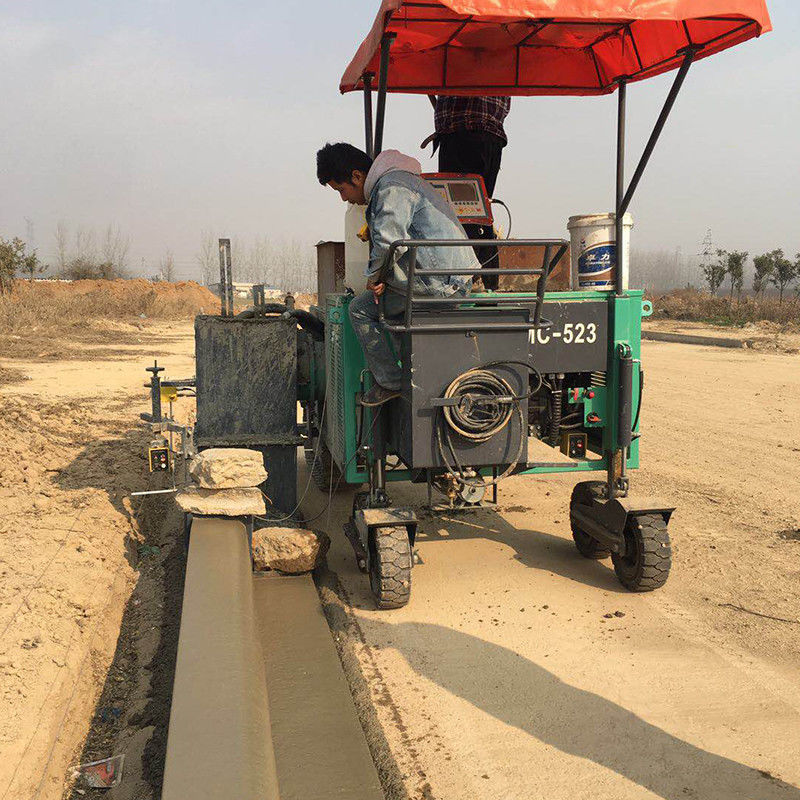

SMC-523 Macchina per pavimentazione di grondaie di cemento per la costruzione di canali di drenaggio lungo la strada

Il pavimentatore a forma di scivolo SMC-523 è progettato per profili in calcestruzzo come marciapiedi e strutture legate al drenaggio, a seconda dello stampo e dei disegni del progetto selezionati.Combina il movimento idraulico, un sottocarro a rotaia e un dispositivo di alimentazione della sega per sostenere la formazione del calcestruzzo lungo le linee di costruzione preparate.

I canali di drenaggio lungo la strada richiedono dimensioni adeguate, un profilo coerente e la pendenza longitudinale progettata in modo che l'acqua possa fluire come previsto.I metodi di costruzione tradizionali possono comportare molteplici operazioni di coffratura e regolazioni manualiPer le sezioni di canale ripetute, un pavimentatore a forma di scivolo può fornire un processo di costruzione alternativo alimentando il calcestruzzo in uno stampo dedicato e formando il profilo continuamente.

L'SMC-523 ha una larghezza di pavimentazione indicata di 1.250 mm e un'altezza di pavimentazione di 500 mm.Il controllo del gradino e della pendenza può aiutare gli operatori a seguire la linea e l'altitudine progettatePrima di selezionare la macchina per un progetto di drenaggio, l'acquirente deve fornire la sezione trasversale del canale, la pendenza richiesta, la miscela di calcestruzzo e le condizioni del sito per confermare la compatibilità dello stampo.

• Formazione di muffe dedicata:Supporta la costruzione di profili in calcestruzzo in base allo stampo selezionato.
• Dispositivo di alimentazione dell'avvocato:Aiuta a distribuire il calcestruzzo nell'area di formazione e migliora l'efficienza dell'alimentazione.
• Dispositivi idraulici a rotazione:Fornisce trazione e una grande area di contatto su superfici preparate adeguate.
• Controllo basato su sensori:Supporta la regolazione dello sterzo, del gradino e della pendenza durante il funzionamento.
• Due circuiti vibratori standard:Le specifiche della macchina elencano due circuiti di interfaccia del vibratore.
• Display di funzionamento LCD:Aiuta l'operatore a monitorare lo stato di funzionamento e le indicazioni di guasto.
• Sciacquaggio con acqua ad alta pressione:Aiuta a pulire dopo il turno di costruzione.

Se il profilo del canale, la sezione trasversale o la pendenza longitudinale non corrispondono ai disegni di progettazionela struttura di drenaggio potrebbe non funzionare come previstoL'alimentazione irregolare del calcestruzzo e la formazione incoerente possono anche aumentare la necessità di una correzione manuale.

Le condizioni di costruzione possono variare lungo il percorso: gli appaltatori possono incontrare cambiamenti nella preparazione del pavimento stradale, spazio di lavoro limitato,diverse dimensioni del canale e accesso limitato per la consegna del materialeL'apparecchiatura selezionata deve quindi corrispondere alla geometria del canale e alle condizioni reali del sito, piuttosto che basarsi solo su una descrizione generale della macchina.

Un pavimentatore a forma di scivolo è più rilevante quando il progetto contiene profili di calcestruzzo ripetuti e lo stampo può essere progettato in modo da corrispondere alla sezione richiesta.

L'SMC-523 utilizza uno stampo dedicato per formare il profilo di calcestruzzo richiesto.Guida basata su sensori, il controllo del gradino e della pendenza può aiutare gli operatori a mantenere la linea e l'altezza pianificate.

Prima della produzione, l'appaltatore deve confermare la larghezza inferiore del canale, la larghezza superiore, la profondità, le pendenza laterali,spessore della parete e pendenza longitudinaleQueste dimensioni devono essere verificate rispetto alla configurazione effettiva della macchina e dello stampo.

Le dimensioni elencate dello SMC-523 sono le gamme di lavorazione della macchina, non una garanzia che ogni forma di canale possa essere prodotta senza uno stampo adatto.I requisiti del profilo personalizzato devono essere rivisti prima che un ordine sia finalizzato.

Le dimensioni finali e il peso dipendono dalla configurazione.

Fatta salva la compatibilità con lo stampo, l'SMC-523 può essere considerato per:

• Canali di drenaggio in cemento lungo la strada
• Stagno di cemento lungo le strade di accesso
• Strutture di drenaggio accanto alle strade rurali
• Profili di drenaggio lungo la strada in progetti relativi alle autostrade
• Canali di cemento stretti ripetuti e profili di bordo

Per i progetti all'estero, gli acquirenti dovrebbero considerare anche le modalità di distribuzione del calcestruzzo, l'approvvigionamento aggregato, la disponibilità di acqua, l'accesso ai trasporti e il sostegno alla manutenzione.

1. Fornire il disegno del canale:Indicare la sezione trasversale, la profondità, la larghezza, lo spessore della parete e le pendenze laterali.
2. Conferma il gradiente longitudinale:Indicare la pendenza di progettazione e la sua impostazione sul sito.
3. Descrivere la miscela di calcestruzzo:Includere, se del caso, i requisiti di flessione o coerenza, dimensione aggregata e rinforzo.
4. Controllare l'intervallo di funzionamento della macchina:Confirmare che il profilo del canale sia compatibile con lo stampo selezionato.
5. Valutare le condizioni di accesso e di viaggio:Spiegare le condizioni del terreno, la larghezza del percorso e lo spazio di lavoro.
6. Discutere di controllo e supporto:Confirmare il controllo del gradino e della pendenza richiesti, l'opzione del motore, i pezzi di ricambio e la formazione dell'operatore.
